德國Marh缸徑規

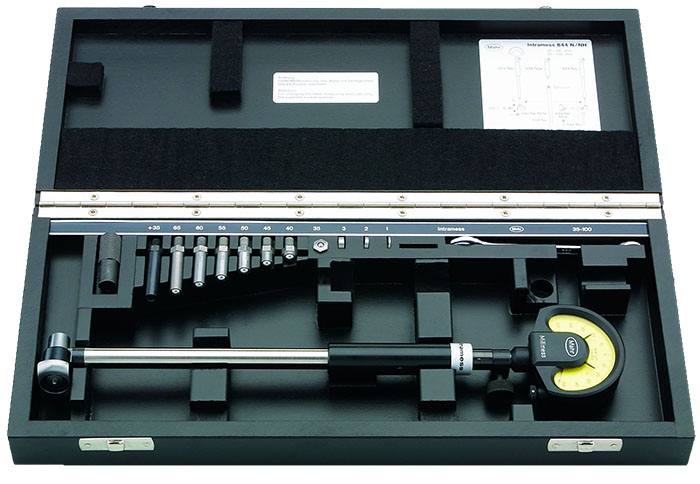

測缸規(不膨脹握把) 844 N

    • 測量頭由硬質合金尖端移動砧和可互換的固定鐵砧和硬化鋼球組成
    • 傳動桿系統將可動砧的運動傳遞給指示儀
    • 寬大的定心橋確保孔內自動定心
    • 由於柄和傳動桿由耐熱的因瓦鋼製成,因此耐溫
    • 由於硬質合金尖端移動鐵砧,因此具有極強的抗磨損性
    • 內置彈簧使測量力恆定,消除了用戶的影響
    • 通用性強,用途廣泛
      - 每種儀器都有廣泛的測量範圍
      - 可以快速輕鬆地調整到任何尺寸(在其範圍內)
    • 廣泛的模塊化系統由測量頭,支架,延伸部分,直角附件和深度限位器組成
    • Invar steel因瓦爾鋼具有特別低的膨脹係數
      - 儀器對任何類型的熱量(包括用戶體溫和環境溫度升高)完全不敏感


 握把為不膨脹鋼,長時間握取,幾乎不影響量測

品名 : 測缸規(不膨脹握把) 844 N

型號 : 844 N

移動測鉆為碳化鎢,固定測鉆為鋼球

單位 : 重複精度:≤ 0.5 μ m

尺寸 : 量測範圍:18 mm - 50 mm / 0.7" - 2 " (18 mm ~ 800 mm)

量測範圍 最大允許誤差 Ge 重複性 Fw 回程誤差 Fu
18-50 mm 0.7-2" 2 μm 0.5 μm 2.5 μm
35-100 mm 1.4-4" 2 μm 0.5 μm 2.5 μm
100-250 mm 4-10" 2 μm 0.5 μm 2.5 μm
250-400 mm 10-16" 3 μm 1.5 μm 3.5 μm
400-800 mm 16-32" 3 μm 1.5 μm 3.5 μm
250-800 mm 10-32" 3 μm 1.5 μm 3.5 μm

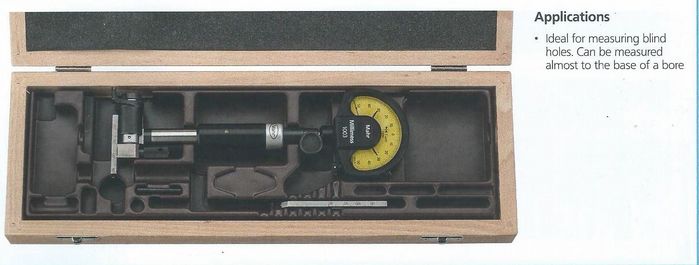

盲孔型測缸規 844 NB



品名 : 盲孔型測缸規 844 NB

型號 : 844 NB

移動測鉆及固定測鉆均為碳化鎢

單位 : 精度:0.001mm (0.00005")

尺寸 : 量測範圍:20mm - 300mm (0.79" - 11.81")

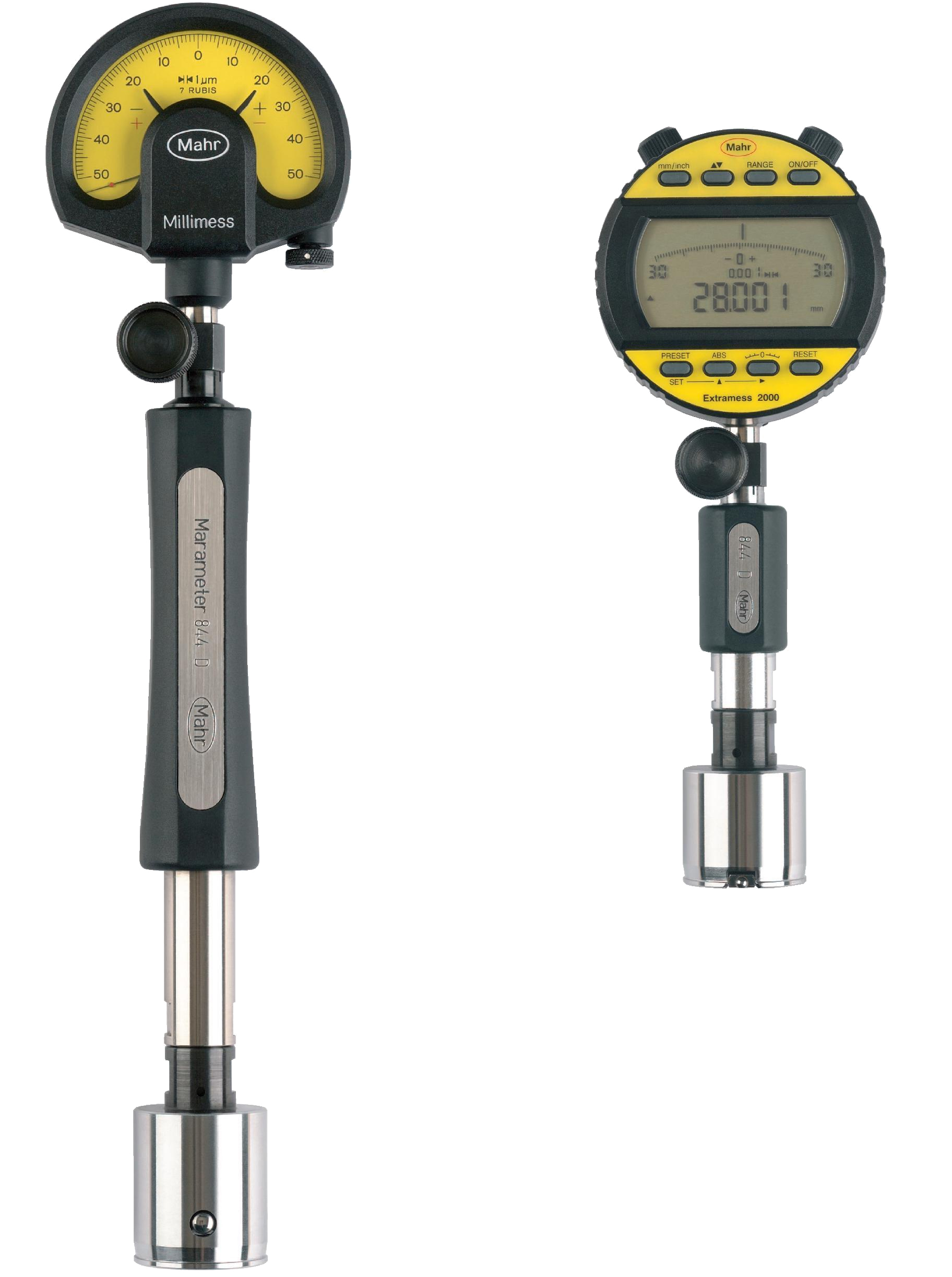

指示型塞規 844D



品名 : 指示型塞規 844D

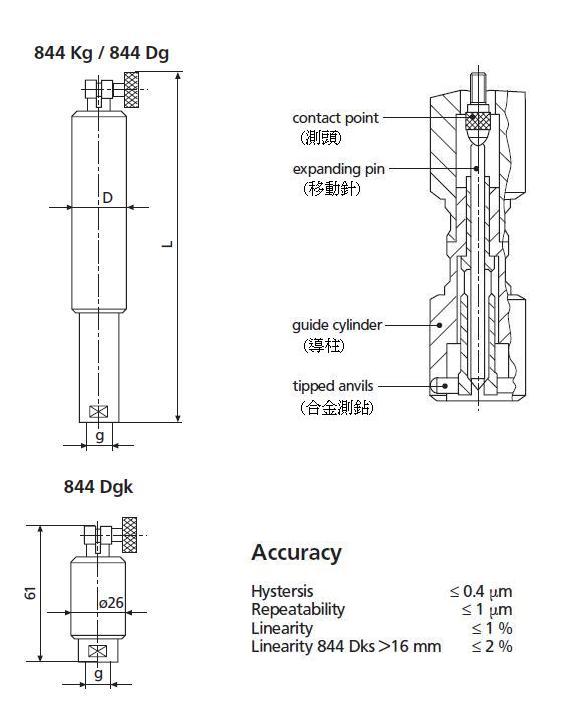

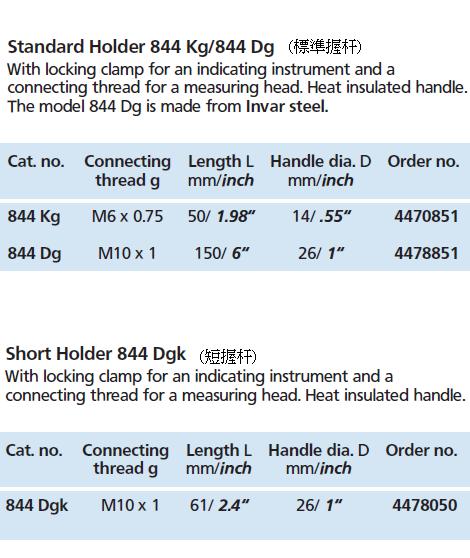

型號 : 844D (握杆:844 Kg / 844 Dg / 844 Dgk)

單位 : 重複精度: ≤ 1 μm

尺寸 : 依顧客工件大小訂製。
