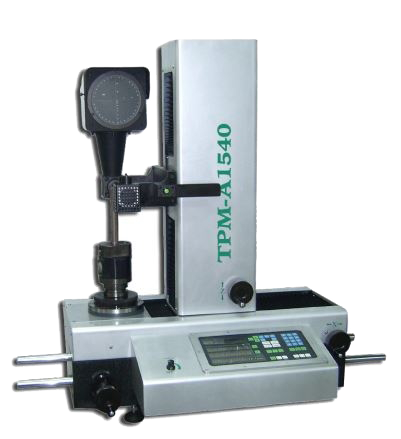

TPM- A1540 標準型數位式刀具預調量測儀

TPM系列數位式刀具預調測量儀是整合光、機、電,精密級刀具預調測量儀,主要應用於測量數控機床、加工中心和彈性製造系統上所使用的鏜銑類切削刀具的精確座標位置,並能檢查刀尖的角度、圓角及刃口狀況。

TPM- A1540 標準型數位式刀具預調量測儀

規格說明:

量測範圍        直徑(X):  Ø 300mm 高度(Z):45450n

數顯解析度    X:0.0005mm Z:0.0005mm

主軸刀套標準錐度        7 : 24

圓錐柄號        標準配置:BT50選配:BT 30, BT40

投影屏直徑    Ø 120mm

物鏡放大倍數        20X

儀器外型尺寸         690*620*992mm(**高)

儀器照明          透射燈24V/20W

電源          AC 110V/220V 50Hz/60Hz

儀器淨重          160kg

示值誤差          X :±IT5/3(R150:±6um)

               Z :±IT5/2(H400:±13um)

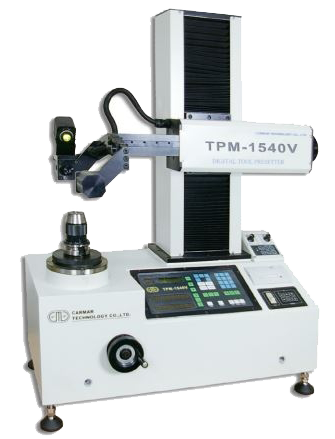

TPM- 1540V 影像型數位式刀具預調量測儀

TPM系列數位式刀具預調測量儀是整合光、機、電,精密級刀具預調測量儀,主要應用於測量數控機床、加工中心和彈性製造系統上所使用的鏜銑類切削刀具的精確座標位置,並能檢查刀尖的角度、圓角及刃口狀況。

TPM- 1540V
影像型數位式刀具預調量測儀



規格說明:

量測範圍        直徑(X):  Ø 300mm 高度(Z):45400n

數顯解析度    X:0.0005mm Z:0.0005mm

主軸刀套標準錐度        7 : 24

圓錐柄號        標準配置:BT40選配:BT 30, BT50

投影屏直徑    Ø 120mm

物鏡放大倍數        0.5X

視頻總倍率     20 X(17"彩色顯示器)

儀器外型尺寸        780*480*930mm(**高)

儀器照明        反射燈24V/20W

電源        AC 110V/220V 50Hz/60Hz

儀器淨重        90kg
