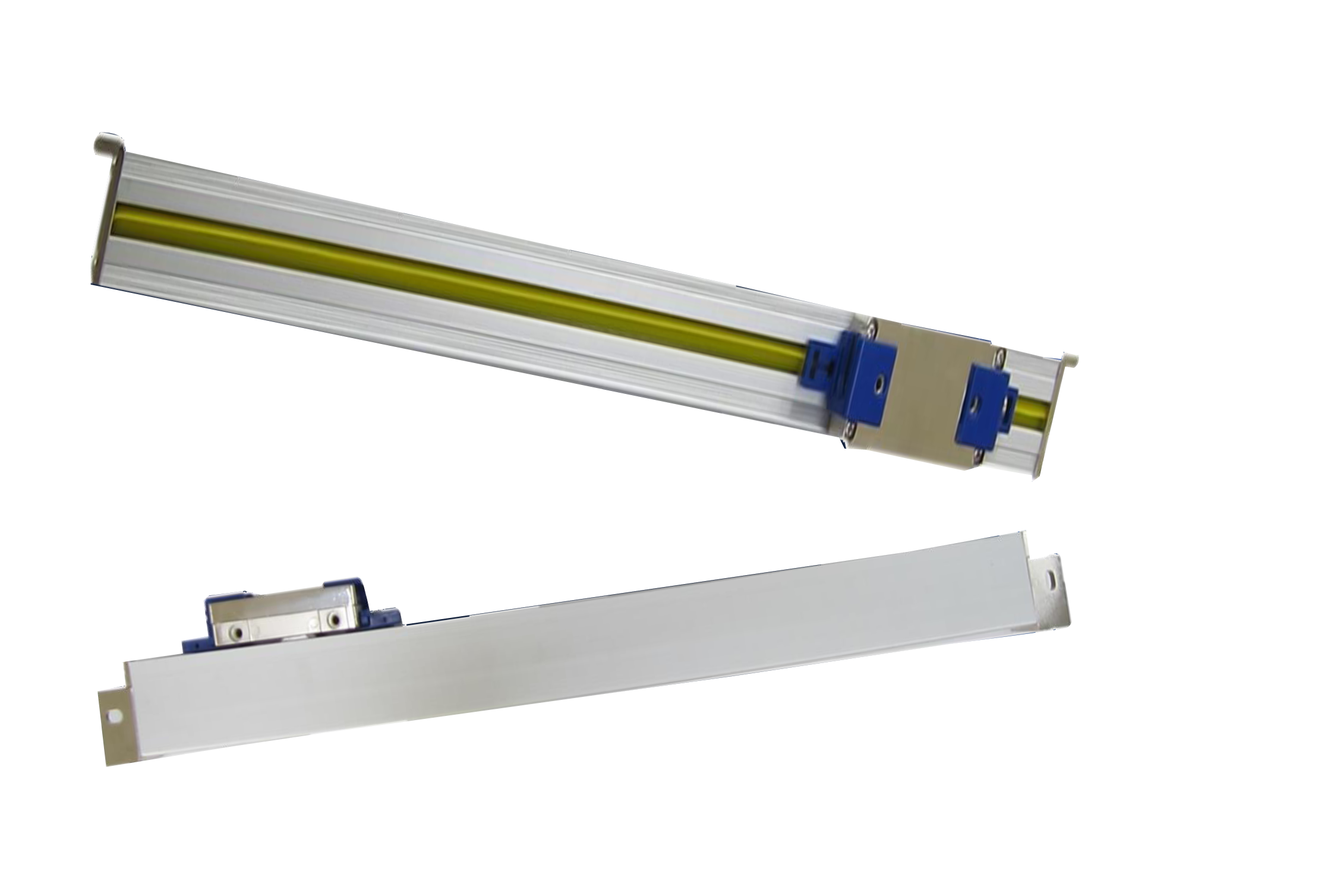

絕對式光學尺

絕對式光學尺


◎採用BISS串列通訊
◎解析度達0.01µm
◎多種串列協定可用(如需其它協定可客製)
◎可選擇數位/類比輸出訊號


測量基準 玻璃光柵
訊號週期 20µm
精度等級 ±3µm/m
分辨率 0.01µm
有效行程(LO) 450mm
類比訊號 1Vpp
通訊協定 BisscSSI
運動速度 120mm/min
使用電壓 DCV 5V   ±10%
操作溫度 0   to 50
抗汙等級 IP53
機構寬度 35mm
電纜長度 3.5m
重量 0.371 kg+1.76 kg/m*LO
消耗功率  800mv
消耗電流  160mA @ DC 5V
輸出阻抗(弦波訊號) 27Ω
熱膨脹係數 8µm/m/
儲存溫度 -20  to  +70
濕度 20%- 80%
BISS傳輸速度 2.5MHZ
消耗功率  800mW
