1. 商品介紹
  2. 模組化3D光學掃描儀HDI100系列

模組化3D光學掃描儀--HDI 100系列高性能三維掃描器

HDI 三維掃描器通過使用立體相機和藍光

LED 投影技術,提供體積小巧、設計先進

的3D 掃描解決方案。專為要求苛刻的應

用場合而設計,HDI 三維掃描器為您的設

備以及工藝流程提供高解析度的三維掃描

性能。


高性能三維掃描

0.3秒/幀
全視場掃描
197萬個多邊形網格
可達985000 個資料點

簡單的安裝和集成
HDI 三維掃描器在極短時間內即可完成上百萬個資料測量點
的獲取。只需連接線纜,安裝好軟體,便可開始三維掃描。
同時,LMI 簡單易用的軟體開發套件和連通性選項使使用者
可以完全控制三維掃描並集成到自己的設備和系統中。
自動化掃描過程
將多個HDI 100 三維掃描器同時連接到一台電腦上,掃描的
過程便可以自動完成。系統可以在不進行任何移動控制的條
件下完成數位化3D 建模,從而大大降低掃描時間。

無縫3D 掃描體驗

受益於FlexScan3D 軟體,使用者可以在資料獲取階段直接
進行編輯、拼接和整合等資料處理,而無需額外匯出到單
獨的後處理軟體中。最終的掃描結果可以根據使用者需求
匯出為多種不同的檔案格式。

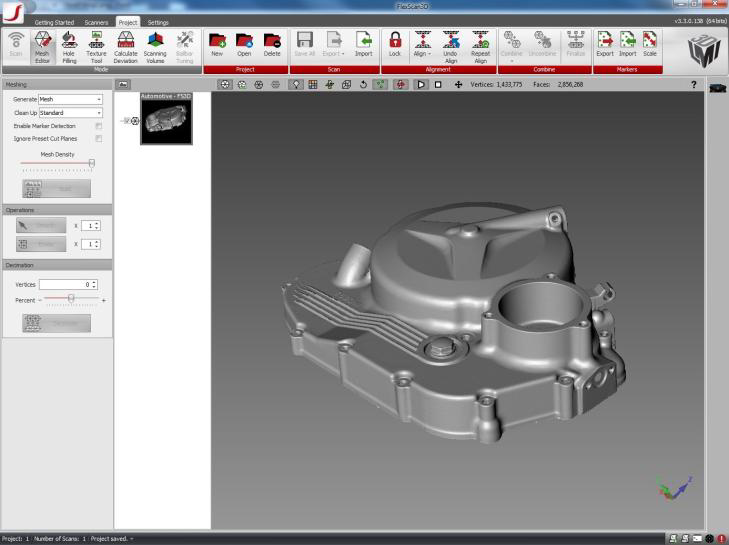

HDI 三維掃描器都配備了FlexScan3D 軟體

FlexScan3D軟體是HDI 3D掃描器的引擎。每台三維掃描器標配一套軟體來完成不同的應用。除了軟體強大的3D資料獲取能力,它還可以處理3D掃描資料。用戶用內置的編輯,對齊,和合併功能在資料獲取階段即可進行處理。最終的資料依使用者的不同需求可以輸出不同的格式。



高級3D掃描能力

 用高精度的攝影測量方法簡化掃描大型和複雜部件的能力。

 強力整合3D掃描軟體SDK

 使用旋轉台實現自動360度自動掃描

全視野高速掃描

 只需按一下按鈕,在大約一秒鐘內即可完成系統視野內物體的掃描。高速掃描對人體掃描是非常有用的。

高精度,非接觸測量

 HDI 三維掃描器直接掃描物體,不用任何物理接觸,確保沒有測量干擾。使用戶獲取可靠的,重複性好的3D測量資料。

內置基本資料後處理能力

 HDI 3D掃描器提供快速簡單的資料後處理能力。快速對齊和合併3D資料成為完整的3D模型 ,無需輸出到其他後處理軟體中。

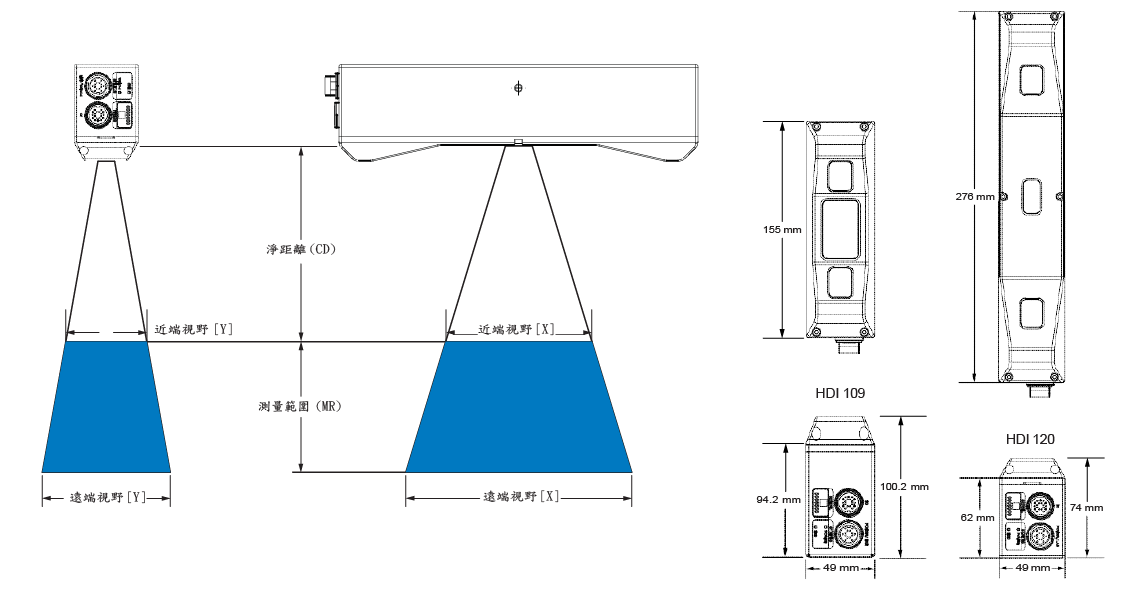

HDI100 系列機型                   109*                         120

視野 (對角線)(mm)              110 - 124                  170 - 258

視野 (X-Y) (mm)                   87 x 68 - 88 x 87     124 x 120 - 190 x 175

淨距離 (mm)                         157                           300

景深 (mm)                            70                              180

點距 (mm)                            0.080 - 0.100             0.110 - 0.180

VDI/VDE 測量精度 (mm)**     0.034                         0.060*

外觀尺寸 (mm)                      49 x 100 x 155           49 x 74 x 276

重量 (kg)                              1.04                            1.35

* 規格是初步資料,最終資料可能會有微小改變

所有HDI100 系列機型

掃描速度 0.3 秒/次掃描

相機解析度 1.3 MP (130 萬畫素)

平均點數 985,000/次掃描

平均多邊形網格數 1,970,000/次掃描

掃描軟體 FlexScan3D

標定 出廠前預校準

資料格式 PLY, OBJ, STL, ASC, FBX, 3D3

通訊介面 千兆乙太網

外殼 全機身鋁合金外殼,IP67 防護等級

工作溫度 0 到50 °C

儲藏溫度 -30 到70 °C

供電電壓 24 到48 VDC (25 W)

抗震性 頻率10-55Hz,X, Y 和 Z 三個方向上1.5mm 雙向振幅,每個方向持續2 小時

抗衝擊性 15 克重量進行半正弦衝擊,週期11ms,從X, Y 和 Z 三個方向正負衝擊
