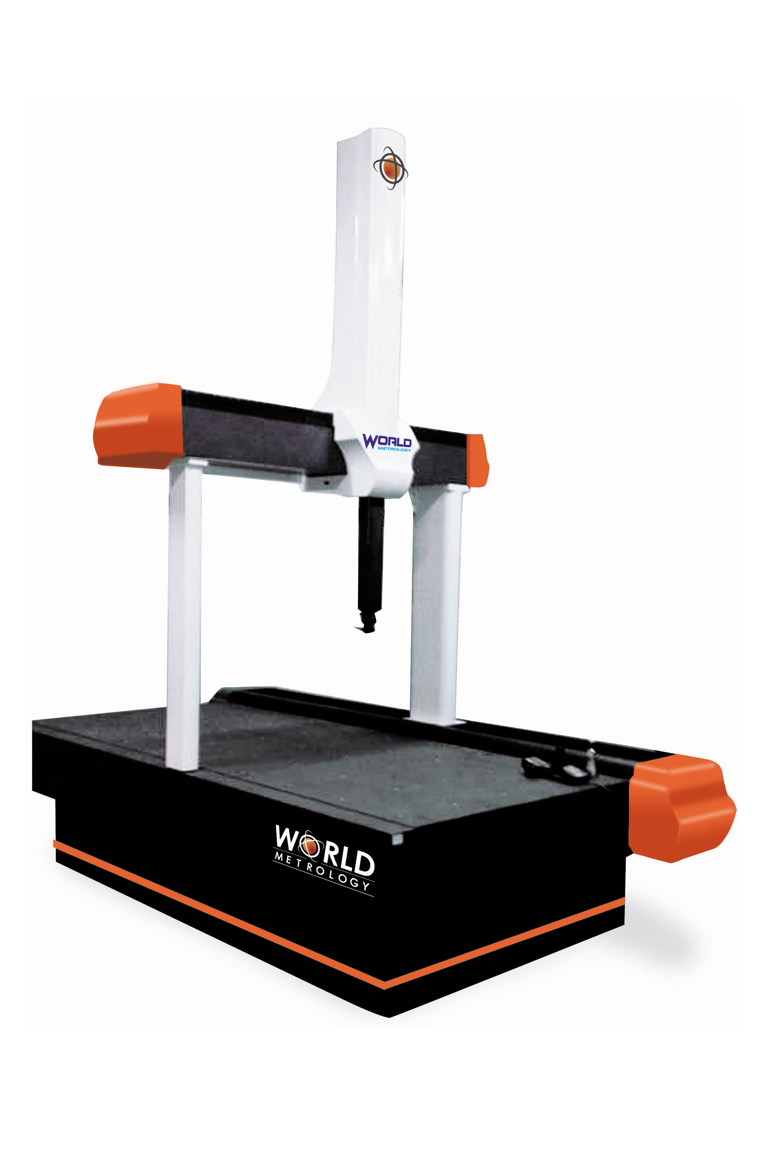

德國WORLD自動型橋式三次元量測儀Roya系列


本儀器採用最佳天然的石材、手工精磨,穩定的膨脹系數(4.5*10-6)、最低的含水量(0.2以內),硬度(蕭氏85度以上)達到國際水準之上。

  • 導軌採用整體花崗岩材質,保證三軸導軌熱性能的穩定性
  • 機械結構具有剛性強、幾何誤差小的特點
  • 採用防碰撞保護,提高測量工件的安全性
  • 21項機械幾何誤差補償技術的運用,極大的提高了機器精度
  • Y軸導軌採用燕尾設計原則,提供高精度的精確定位及良好可靠的穩定性能
  • Z軸採用氣缸平衡裝置,極大的提高了Z軸的定位精度及穩定性
  • 有限元結構分析及優化設計為該系列保證穩定、可靠的抗實效變形能力

                  Royal系列技術參數
                                                        三軸重複性0.32um

Type

Royal10158

Royal122210

MPEe(μm)

2.2+L/400

2.2+L/400

MPEp(μm)

2.2μ

2.2μ

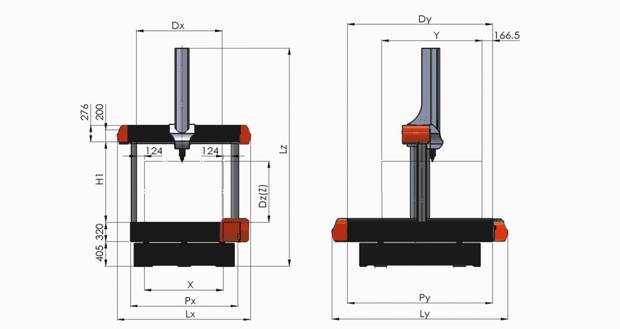

量測範圍(mm) (Dx*Dy*Dz)

1000x1500x800

1200x2200x1000

外形尺寸(mm) (Lx*Ly*Lz)

2000x2600x3100

2500x4000x3700

平台尺寸(mm) (Px*Py*Pz)

1146x2300x824

1493x3260x1031

承重(Kg)

1800

1900
